钢管作为现代工业中的基础材料，广泛应用于石油、化工、电力、建筑、机械制造、汽车、航空航天等众多领域。钢管按制造工艺可分为无缝钢管和焊接钢管，其中无缝钢管因其优异的机械性能和高耐压性能，广泛应用于高压设备、锅炉、热交换器等对材料性能要求严格的领域。
本案例涉及钢管行业，争议双方为钢管供应商和采购方。采购方在使用钢管的过程中发现部分钢管存在裂隙问题，遂与供应商产生质量纠纷，最终诉至法院。该案件的重要性在于其涉及工业生产中钢管应用在关键设备的安全性和稳定性，鉴定结论直接影响法院对合同履行和赔偿责任的裁定。案件具有挑战性，因为钢管在化学成分、物理性能、制造工艺等多个方面都可能存在复杂的质量问题，需要非常专业与严谨的测试分析。
鉴定目的
确定涉案钢管是否存在质量问题。
分析钢管裂隙产生的原因。
评估钢管质量问题对生产和使用的影响。
为法院提供科学依据，以支持对案件的判决。
鉴定过程
泛柯鉴定机构接受委托后，组织专家组对相关资料进行了审查，并进行现场勘验和实验室检测。以下为具体步骤：
资料审查：审查了法院提供的《司法鉴定委托书》、《鉴定申请书》、《民事起诉状》等材料。

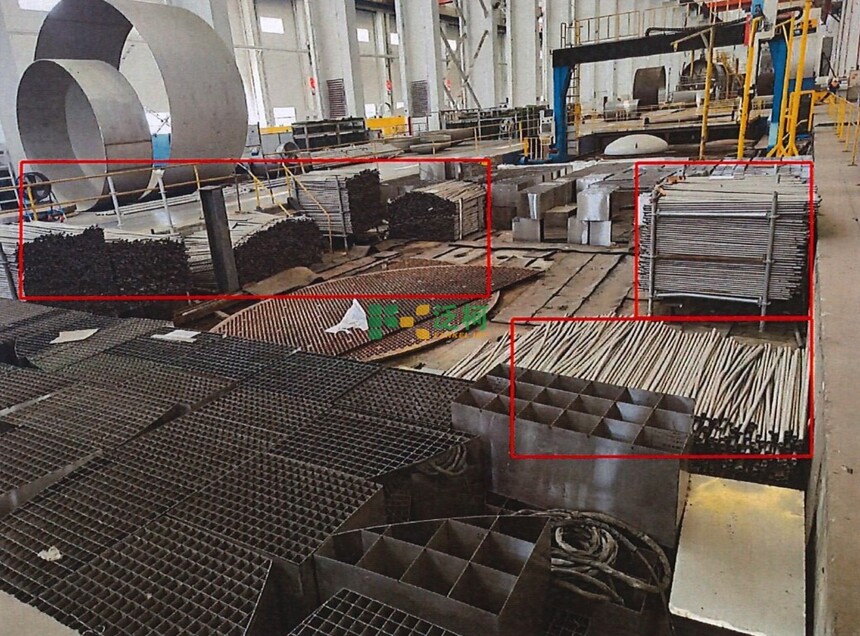

现场勘验：专家组接受委托后到达鉴定标的物所在地——XXX材料产业园，进行现场调查，了解涉案钢管的实际状况，并取样进行实验室检测。
实验室检测：依据国家标准对钢管的化学成分、管壁厚度、裂隙特征进行详细检测和分析。
综合分析：专家组结合现场勘验和实验室检测结果，对钢管裂隙问题进行深入分析，并得出鉴定意见。
鉴定方法
化学成分检测：依据GB/T11170-2008《不锈钢多元素含量的测定 火花放电原子发射光谱法(常规法)》和GB/T20878-2007《不锈钢和耐热钢牌号及化学成分》。

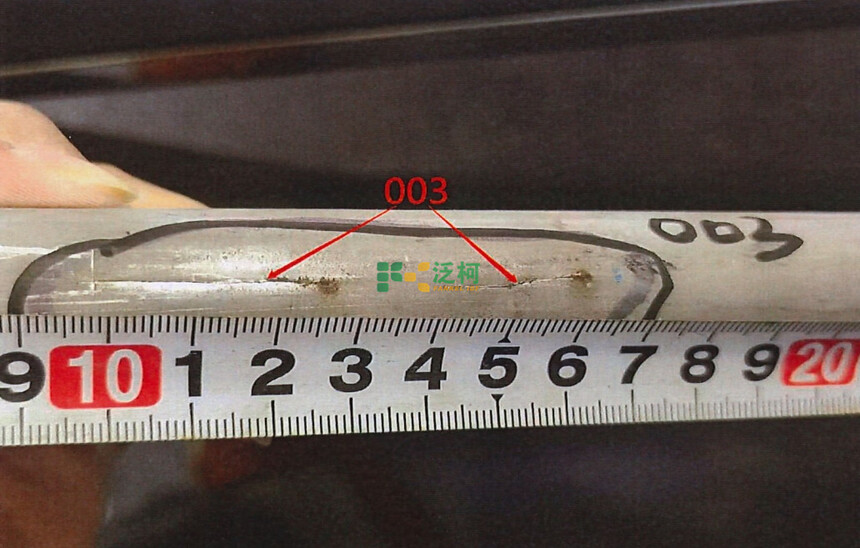

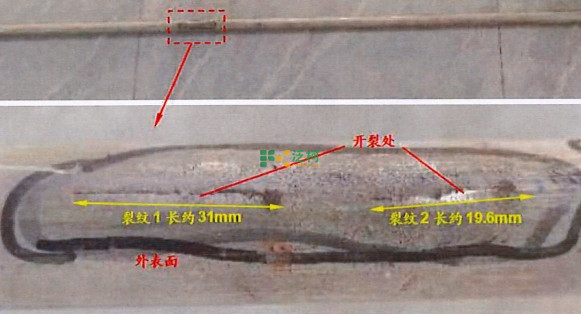

管壁厚度检测：对涉案钢管的外观、长度、喷码标志等进行详细检查，采用渗透检测方法发现裂隙。
显微检测：采用扫描电子显微镜对裂隙钢管进行宏观和微观检测，分析裂隙的形貌和成因。
金相检测：对裂隙处的金相组织进行分析，确定裂隙的形成机制。
鉴定意见
泛柯鉴定专家组通过上述方法，对涉案钢管进行了全面分析，得出以下鉴定意见：
喷码标志不符合标准：涉案钢管的表面喷码标志不符合《不锈钢换热管采购合同》中引用的GB/T13296-2013《锅炉、热交换器用不锈钢无缝钢管》标准要求。
钢管内壁存在局部腐蚀：通过检测和分析，发现裂隙钢管内壁存在局部腐蚀现象。结合现场勘验和实验室检测结果，裂隙的形成主要由于内壁局部腐蚀在焊接拉应力作用下导致的应力腐蚀开裂。
裂隙钢管的化学成分符合S30403的要求，但其裂隙成因主要是由于内壁腐蚀在应力作用下加速开裂。
案例影响
该案例对于类似案件具有重要启示意义：
质量标准执行的重要性：本案例强调了严格执行钢管质量标准的重要性，尤其是对于标志、化学成分等关键指标的要求。
应力腐蚀开裂的预防：鉴定结果表明，焊接应力和内壁腐蚀是导致钢管裂隙的主要原因，为钢管制造和使用过程中如何预防应力腐蚀开裂提供了参考。
法律实践的指导：本案例的鉴定结论在案件判决中起到了关键作用，为法院在类似案件中如何进行技术鉴定和责任认定提供了依据。
扩展知识
钢管质量鉴定方法和技术
化学成分检测：通过火花放电原子发射光谱法测定钢管的多元素含量，确保符合相应标准。
显微检测：使用扫描电子显微镜对裂隙钢管进行宏观和微观检测，分析裂隙特征和形成机制。
金相检测：通过金相显微镜对裂隙处的金相组织进行分析，确定裂隙是沿晶腐蚀还是穿晶开裂。
鉴定结论在法律实践中的意义
通过科学严谨的质量鉴定，法院能够更准确地认定产品质量问题的责任方，为判决提供强有力的技术支持，保障司法公正。
