氟碳漆喷涂质量鉴定案例

产品背景

氟碳漆作为一种优质的涂料，因其优异的耐腐蚀性、抗紫外线辐射能力及长时间保持亮丽的外观效果，在建筑、钢结构及装饰领域得到了广泛应用。氟碳漆的使用，尤其是在钢结构件表面的喷涂，能够有效增强其防护性能，延长建筑物的使用寿命。

常见的同类涂料还包括环氧涂料、聚氨酯涂料等，虽然它们也具备一定的保护性能，但在耐候性和长久性方面，氟碳漆仍然具备明显优势。

案例介绍

本案涉及某建筑工程项目，申请人与被申请人签订了《钢结构专业分包合同》，由被申请人负责施工A座和B座公寓房顶钢结构件及装饰柱的氟碳漆喷涂工程。施工完成后，申请人发现该工程中的钢结构件及装饰柱的氟碳漆喷涂存在质量问题，具体表现为大面积的开裂现象，严重影响了建筑物的美观和安全使用寿命。

由于双方多次协商未能达成一致，申请人遂将此纠纷提交至仲裁委员会，要求对喷涂的氟碳漆进行质量鉴定，以确定产品是否符合合同规定的质量标准。该案件在法律和商业层面具有较高的关注度，处理结果对行业内类似工程纠纷有较强示范意义。

鉴定目的

本次鉴定的主要目的是：

1. 确定氟碳漆是否存在质量问题：通过科学检测手段，验证氟碳漆的化学成分、物理性能等是否符合国家和行业标准。

2. 分析开裂问题的成因：结合现场勘查、样品检测及施工资料，深入分析氟碳漆开裂的具体原因，包括材料质量、施工工艺、环境因素等。

鉴定过程

1. 前期准备与资料审查

• 组建专家团队：根据案件特点，迅速组建了由材料科学、化学分析、建筑工程等领域的专家组成的鉴定专家组。

• 资料收集与审查：全面收集并审查《鉴定委托书》、《钢结构专业分包合同》、《补充协议》、施工图纸、施工记录、检验报告等相关资料，为后续鉴定工作打下坚实基础。

2. 现场勘验与取样

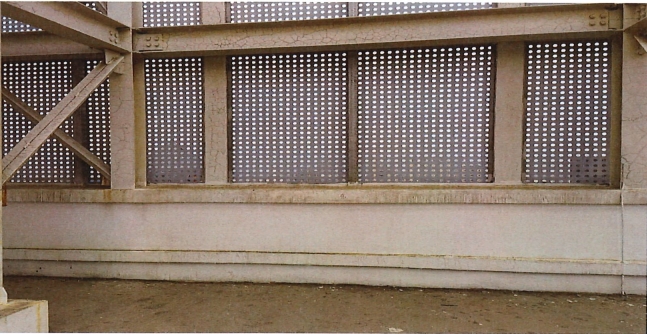

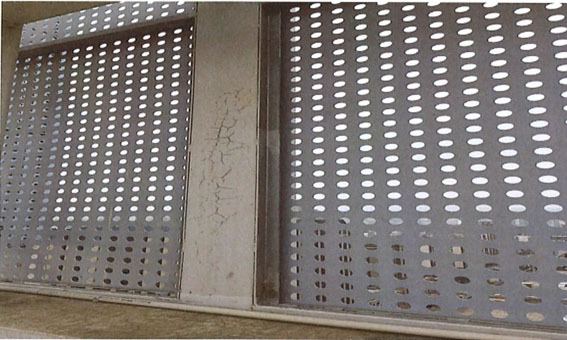

• 现场勘查：鉴定专家组前往A座与B座公寓楼，对案涉钢结构件及装饰柱喷涂的氟碳漆进行了详细勘查，记录开裂情况，并拍摄照片和视频作为证据。

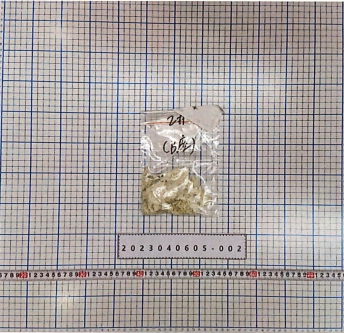

• 取样检测：在双方共同见证下，对开裂区域的氟碳漆进行了取样，确保样品的代表性和公正性。

3. 实验室检测与分析

• 化学成分分析：采用先进分析仪器，对氟碳漆样品进行化学成分检测，重点考察氟含量等关键指标。

• 物理性能测试：结合行业标准，对氟碳漆的附着力、耐候性、柔韧性等物理性能进行了全面测试。

• 相容性试验：根据施工图纸要求，对底漆与面漆的相容性进行了模拟试验，以验证是否存在化学反应导致附着力下降。

4. 综合分析与意见形成

• 数据汇总与分析：将现场勘查、样品检测、物理性能测试及相容性试验的结果进行汇总，运用专业知识进行综合分析。

• 鉴定意见撰写：基于分析结果，鉴定专家组形成了清晰、明确的鉴定意见，并详细阐述了氟碳漆开裂的原因及其对案件的影响。

鉴定方法

1. 实验室检测
   对取样的氟碳漆样品进行化学成分分析，检测氟碳漆中的氟含量、膜厚度以及涂层附着力等核心技术指标。

2. 现场调查

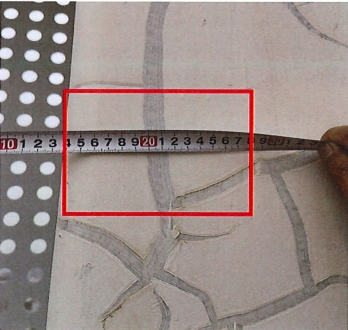

   通过现场勘验了解氟碳漆涂层的实际状况，包括开裂的范围、裂缝的深度和宽度，并结合申请人与被申请人提供的资料，进行数据比对和分析。

3. 标准对比分析
   依据国家标准HG/T3792-2014《交联型氟树脂涂料》和《钢结构工程施工质量验收规范》，对案涉产品的质量进行标准对比，判断其是否符合规范。

鉴定意见

• 氟碳漆质量问题：案涉氟碳漆的氟含量不符合HG/T3792-2014《交联型氟树脂涂料》标准要求，存在质量问题。

• 开裂成因分析：氟碳漆开裂的主要原因在于氟含量不足、腻子粉及固化剂等成膜物质收缩大、稀释比例不合理等因素共同作用所致。

案例影响

该案例在喷涂质量鉴定领域具有重要的示范作用，通过对氟碳漆喷涂质量问题的深入分析，为类似案件提供了宝贵的参考经验。在法律实践中，该鉴定结论对法院的最终裁决起到了关键作用，明确了施工方在材料选择和施工工艺中的失误应对质量问题负全责。此外，该案例还进一步凸显了在建筑工程中选择合格材料和规范施工工艺的重要性，为行业标准的制定和实施提供了实际依据。

扩展知识

在氟碳漆喷涂过程中，材料的选择和施工工艺至关重要。双组分氟碳漆由于其优异的耐候性和抗紫外线性能，广泛应用于高要求的工程项目中。

在喷涂之前，应严格进行材料的相容性试验，确保底漆与面漆之间的化学性能一致，避免产生附着力不佳或开裂的问题。此外，施工过程中应严格控制涂层的厚度和均匀性，以保证其保护性能和使用寿命。相关标准如HG/T3792-2014规定了树脂涂料的技术要求，应作为评判涂料质量的依据。
